中控系統是指對聲、光、電等各種設備進行集中控制的設備。它應用于多媒體展廳、多功能會議廳、智能化家庭等。用戶可用按鈕式控制面板、計算機顯示器、觸摸屏和無線遙控等設備，通過計算機和中央控制系統軟件控制投影機、展示臺、影碟機、錄像機、卡座、功放、話筒、計算機、筆記本、電動屏幕、電動窗簾、燈光等設備。

展廳中控系統功能要求更加豐富，包括了：

1. 遠程燈光開關控制、燈光明亮度控制。
2. 被控電腦主機的軟開關機以及供電控制。
3. 大屏播放器控制，包括了視頻開始播放、暫停播放、播放后面、播放前面、聲量控制。
4. ppt文件的播放控制，包括下一頁、上一頁等軟件功能。
5. 通過物聯網協議控制窗簾、電機（軌道滑屏），支持協議擴展。
6. 通過dmx512協議，支持展廳燈光效果。
7. 通過485協議，控制拼接屏大屏切換等定制功能，支持對高清矩陣的控制。
8. 通過485，控制投影機的開關機。
9. 通過網絡協議，調用攝像頭遠程監控和錄像功能，起到安全防控。
10. 支持語音識別功能擴展，讓展廳具備更加立體的互動體驗。
11. 支持終端的ui定制，做到不同終端的ui適配

............

總而言之，展廳中控系統越來越趨向于物聯網化，多種協議和硬件集成方法和物聯網等技術可以相互適配。下面為展廳中控系統的功能需求圖：

一、展廳中控系統優勢

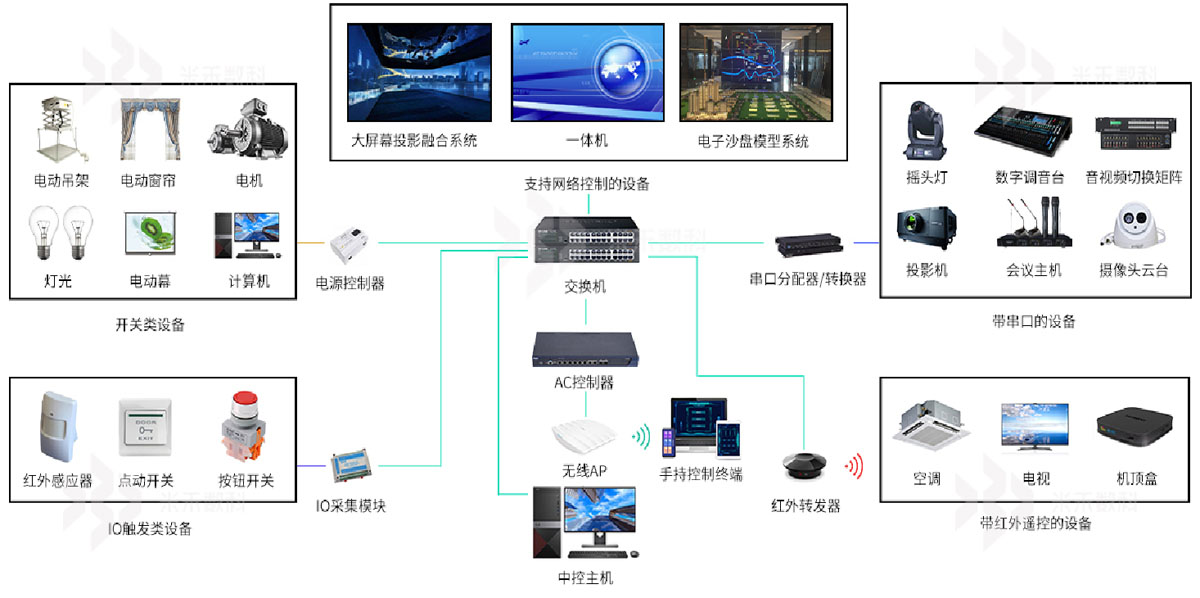

二、硬件架構

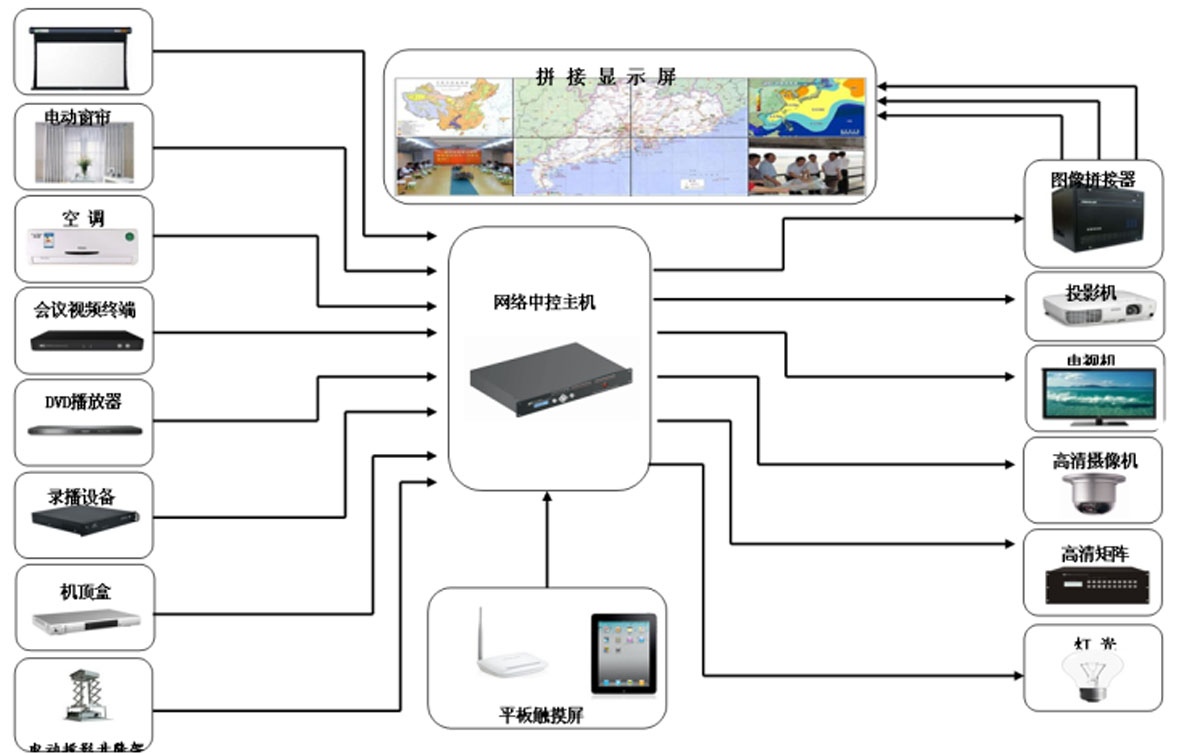

     中控硬件需要中央主機作為主控，以及外圍硬件支持。

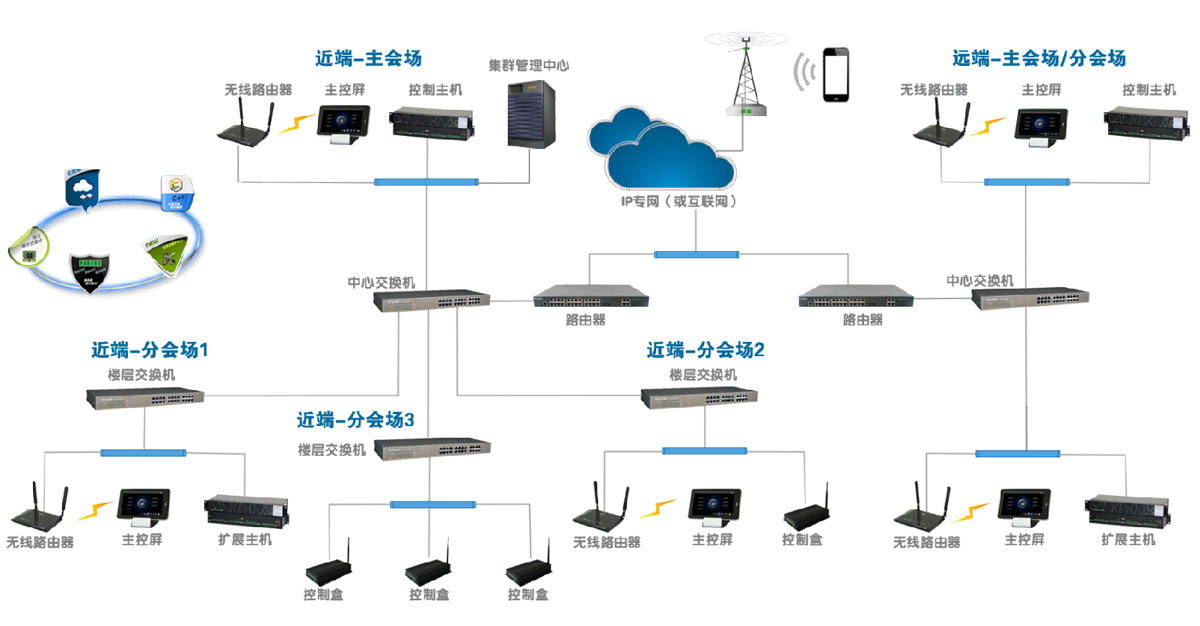

     中控主機可以接駁多種周邊控制設備，如電源管理器、調光器、DXM512燈光重演器、數字音頻處理器等等，有了這些周邊控制設備，中控就可以輕松地控制燈光及設備電源的開關、電腦搖頭燈的各種變光擺動、多通道音頻信號的切換及調節音量大小。當外圍設備較多或者樓層跨度較大時，通常在每一個樓層都放置一臺中控主機，主機與主機之間通過雙向RS232互相連接，這樣即使控制距離超過了無線觸摸屏的控制范圍，我們的智能中控主機也可以輕松應對。

       1、中控電腦 用于接受iPad發出來的指令，所有的控制指令都是中控電腦發出和接收的，控制燈光，控制投影機和電腦開關，控制音量大小，控制影片播放等。

       2、串口類設備控制 串口卡插在中控電腦上，用于和串口類設備進行通訊。燈光控制器，即繼電器，中控電腦控制繼電器的吸合和斷開，從而控制燈光的打開和關閉。對于可調亮暗的燈光，一般用可變電阻控制器，即通過電阻的改變控制電流的大小，從而控制燈光的漸亮或是漸暗。 中控電腦通過網絡發送投影機和電腦開關的信號。

      3、投影機開關控制 投影機開關控制需要支持PJLink協議(如果支持此標準協議，所有投影機廠家的開關機指令都是一樣的)才可以通過網絡控制開關。如果不支持此協議，就只能用串口進行控制，比較麻煩，因為各個廠家的串口通訊碼一般是不一樣的

      4、電腦開關控制 前幾年控制電腦的開關一般是繼電器的方式，即通過繼電器來控制電腦按鈕的斷開和閉合，但這種方式一般沒反饋，因為它只是一個按鈕，開關次數多了后，根本不知道現在是開的狀態還是關的狀態。近幾年大部分主板都支持網絡喚醒功能，通過網絡就可以控制電腦的打開，電腦的關閉是通過寫一個小的程序?qū)崿F(xiàn)的，這樣開和關就分開了，一般不會出問題。

      5、影片控制 中控電腦通過網絡發送指令給影片播放的電腦，影片播放電腦上面的播放程序或者融合程序接收此指令，從而實現影片的暫停、播放和切換。 我們在調試中控的時候，第一步就是要把網絡調通。各個電腦之間互相ping通，iPad和電腦也相互ping通、在調串口類設備的時候，先用串口調試助手單個進行控制、調試，每個設備都調試好后，再接入整個中控系統。

       6、iPad，它的功能是發送相應的指令到中控電腦，一般情況下，對美工設計沒有太高要求，主要是功能清晰，結構明了，易操作即可。

7、硬件控制設備擴充特點：

展館分布式集中控制系統的硬件控制部分非市面上所流行的由會議系統延伸的中控，我們可采用RS485總線模式或TCP/ IP進行通訊，所有硬件設備采用搭積木的方式進行配置，從而極大的方便了功能的擴充

  三、智能中控系統客戶端軟件特點：

       智能控制客戶端軟件是一款帶文件編輯與事件控制功能的綜合軟件，其由按鈕配置與時間軸兩大模塊構成。利用其強大的文件編輯能力可實現展廳觸摸屏一般交互系統的制作，其事件控制功能結合手持終端及相關硬件可構建強大的多媒體智能控制系統。

1. 強大的數據格式支持能力 軟件可導入常規圖片、視頻、音頻格式文件或觸發第三方軟件打開相關文件，同時可控制第三方軟件打開文件在窗口的位置與大小。

2. 可配置的界面設計能力 軟件提供簡單、便捷的可視化編輯環境，可按項目需求快速任意配置界面與按鈕，可實現任意形狀的按鈕、任何效果的界面。

3. 靈活的資源事件處理能力 軟件除了界面配置能力外，可實現對按鈕、菜單、FLASH、網頁等定義觸發事件，一個組件關聯某個事件后就可以實現對設定資源進行各種不同的處理，配合時間軸可實現在某一時間做某一事情或多件事情。

4. 全面的硬件控制能力 ，軟件可對電源開關、電腦開關機、投影機開關機、音響、搖頭燈、電動機、電視機、音視頻矩陣等一切開放接口的串口、TCP/IP等設備進行控制，發送相關指令等。同時可接收一切由串口、TCP/IP、USB等發送過來的指令。

5. 方便的多媒體播放及控制功能 軟件提供對各種格式媒體的播放支持，可根據需要進行播放參數設置，能接收通過手持終端或相關傳感器發送過來的指令對視頻進行暫停、快進后退及音量大小調節等操作。還可以實現對視頻擴展播放、多窗口播放、多窗口與其它PC上視頻協同播放的表現手法。

6. 多任務協同處理能力 軟件根據時間軸時間節點的設定，在執行本機任務的同時，可同步對其它與之有通訊關聯的設備進行控制。如根據視頻和FLASH播放的內容同步控制外部設備動作。

四、中控軟件架構

     智能控制客戶端軟件是一款帶文件編輯與事件控制功能的綜合軟件，其由按鈕配置與時間軸兩大模塊構成。利用其強大的文件編輯能力可實現展廳觸摸屏一般交互系統的制作，其事件控制功能結合手持終端及相關硬件可構建強大的多媒體智能控制系統。

     中控軟件分成三大模塊。中控主機、控制平板、被控制客戶端。

      1、中心節點--中控主機

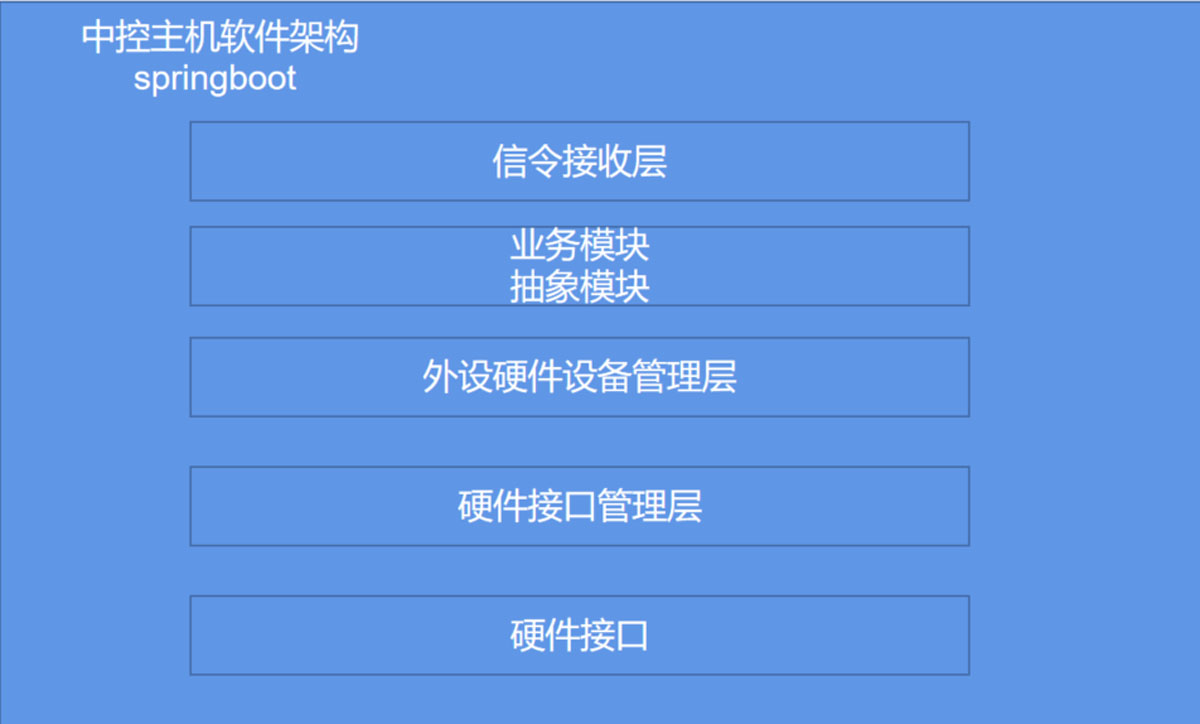

     名思中控主機的系統使用的是java實現，采用了是傳統的springboot框架，它支持軟件協議http、websocket、DXM512、artnet以及mqtt等物聯網協議。同時springboot中集成了外設硬件管理層，主要是正對于網絡ip端口、串口和usb口的硬件管理層，通過硬件管理層適配外設和硬件的配置，達到快速的適配開發。

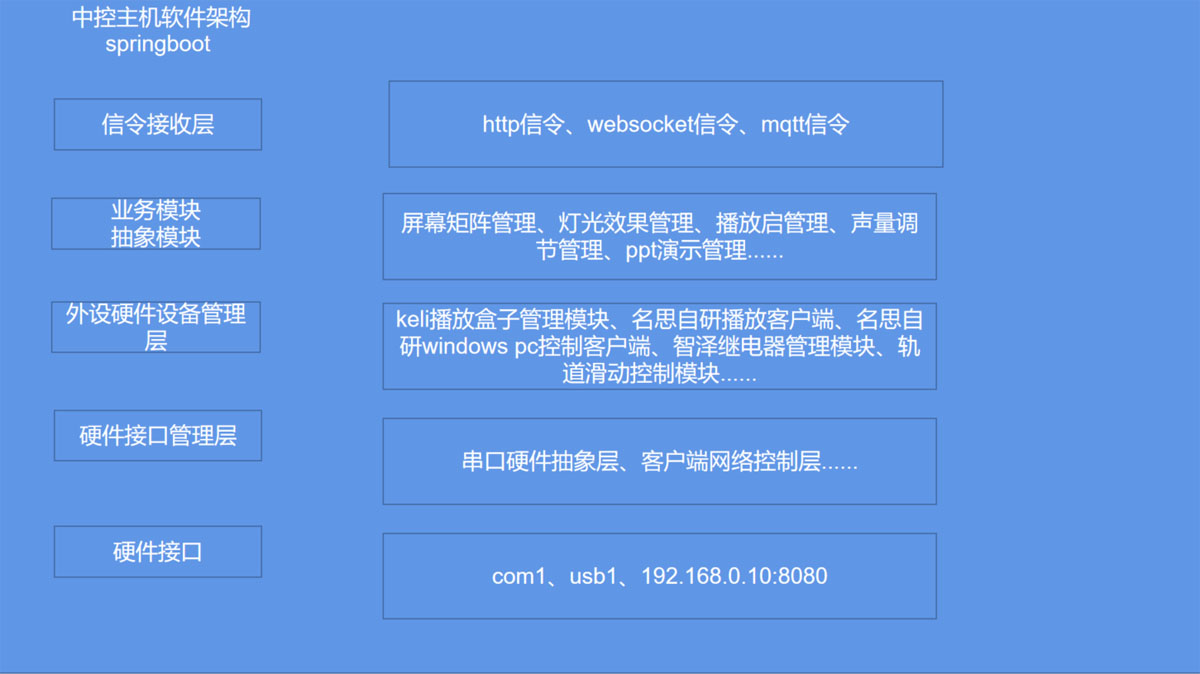

從軟件的框架設計可以看到，我們對展廳的業務和硬件做了分離；這樣的好處是針對不同的展廳區域的功能可以和不同的外設硬件快速的整合集成。比如我們通過語音識別模接收到信息后，在信息接收層需要對該信令進行業務上的處理，確定該命令是做什么事情。比如是開燈，那么需要業務層分解后，調用外設硬件設備管理層的智澤繼電器模塊，該模塊在調用“串口硬件抽象層”的接口發送com命令。這就是整個流程的處理過程。

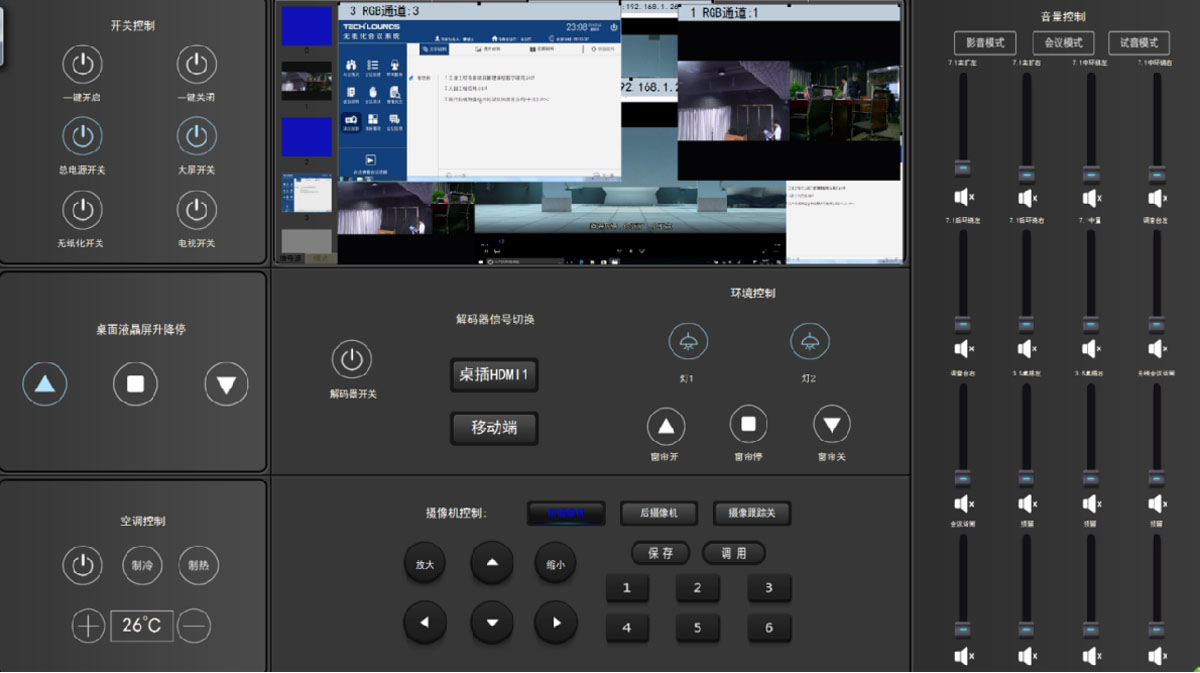

   2、平板控制端

    展廳的講解員平板控制端需要支持android和ios兩種終端，所以軟件開發框架選用的是混合app框架（ hybird框架），界面使用通用的vue3作為界面ui的開發框架，混合底座使用的是cordova開源框架，它可以結合cordova-vue適配模塊，可以快熟的開發平板控制端。

    vue作為app客戶端的好處，首先是就與html和js開發，開發成本低，可以進行模塊劃分。對于不同硬件抽線層和命令，有可以配置到app中。第二定制方便，把開發各種功能做成vue組件，可以通用適配，展廳控制中的每個功能只需要服用之前的組件就可以了。
